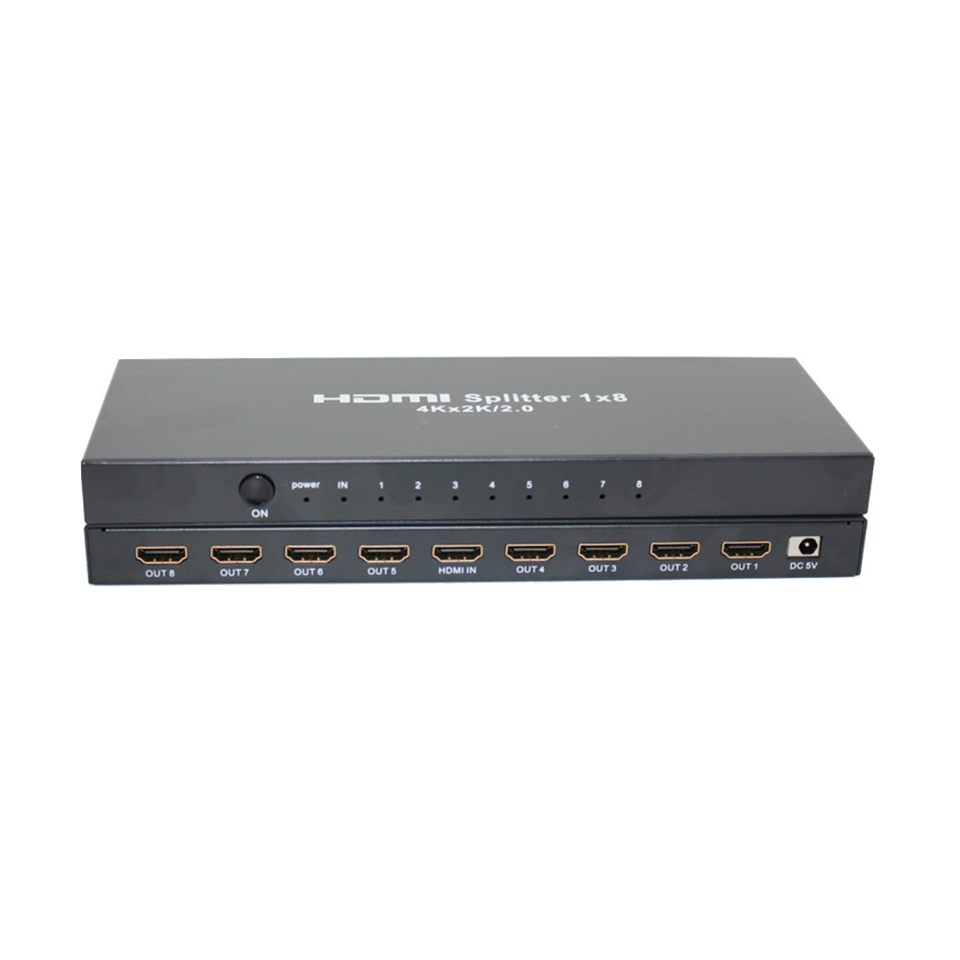

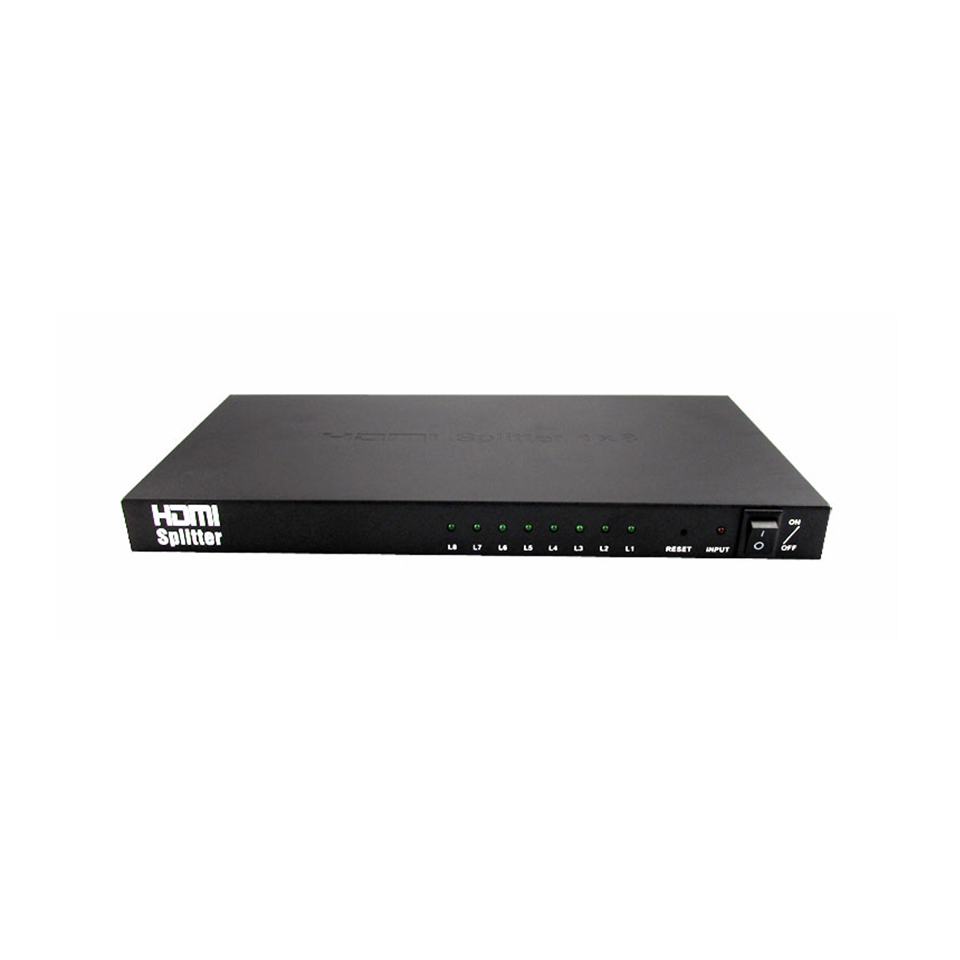

- DVOP-HM-HDU1X8 4K超清音视频HDMI分配器
DVOP-HM-HD系列是深圳光翔具备完全知识产权的高清音视频HDMI分配产品，该产品基于高性能的内嵌智能控制芯片，高清音视频ASIC芯片、专业的超高清音视频处理技术，采用模块化的结构设计，能提供1路HDMI音视频信号输入，最大32路HDMI高清音视频分配输出，实现输入的HDMI音视频信号到32路接口输出的HDMI音视频实时同步分配输出。DVOP-HM-HDU1X8为具备1路4K HDMI超清音视频输入，8路4K HDMI分配分出的超清HDMI音视频分配器，DVOP-HM-HDU1X8分配器对输入的信号做重整和放大，通过HDMI线缆做无损传输。设备具备良好的兼容性，支持720×576，1280×720p，1920×1080i，1920×1080p，3840×2160，4096×2160等标清、高清、超高清各种格式的高清数字音视频播放。
DVOP-HM-HD分配器系列产品结合DVOP-HM-HU系列高清矩阵，DVOP-HM-VS高清发射和接收系列产品，DVOP-DO系列光分配器等产品，为轨道交通系统的控制器到终端显示屏之间提供了一体化超清光纤化数字智能解决方案，兼容各种规格的音视频分辨率和格式，实现了播控器设备和显示屏之间的端对端传输解决方案。
● 1个4K超清音视频输入接口，最大32个4K超清音视频输出接口
● 实现一路4K音视频信号到最大32路接口输出的4K音视频任意一路的实时分配输出
● 无压缩，无损传输，全数字，零延时
● 采用长线输入自动均衡，确保能对每个输入进行独立的自动的补偿由于长距离传输或者使用低质量线村造成的信号损耗
● 支持HDMI 2.0、 HDCP 2.2,并向下兼容
● 支持HDMI 1.3a、HDCP 1.3、与及DVI 1.0协议。支持高色深，以及高达2.25Gbps速率
● 支持双电源1+1热备，具备电源防反接
● 采用大屏幕点阵式液晶屏，具备完善的设备状态，控制等指示
● 支持720×576，1280×720p，1920×1080i，1920×1080p，3840×2160，4096×2160等标清、高清、超高清各种格式的高清数字音视频播放
● 支持即插即用，支持热插拔
● 内置高清音视频的数据再生、时钟恢复等处理，实现对信号增强处理
● 接口具备桥式三级雷电/浪涌/ESD防护设计，具备差模/共模同时防护功能
● 先进的音频、视频、数据等自适应技术，自动兼容视频、音频、数据，使用时无须调节
● 支持7.1 声道PCM环绕声音和压缩音频
● 支持HDCP解码，支持多种信号源输入
● 采用工业级设计和器件、全表面贴装技术， 长时间运行稳定、可靠
● 无电磁干扰（EMI）、射频干扰（RFI）以及共地回路
● 全工业级设计，采用进口工业级芯片和器件
|
视频 |
||
|
协议 |
支持HDCP2.2协议，支持HDMI2.0协议，并向下兼容所有协议 |
|
|
最大支持分辨 |
480i, 576i, 480p, 576p, 720p, 1080i, 1080p@24/30/50/60Hz, |
|
|
位时钟抖动(Clock Jitter) |
<0.15 Tbit |
|
|
位上升时间(Risetime ) |
<0.3Tbit (20%--80%) |
|
|
位下降时间(Falltime) |
<0.3Tbit (20%--80%) |
|
|
最大传输延时 |
5nS(±1nS) |
|
|
切换速度 |
50 ns(最长时间) |
|
|
信号类型 |
HDMI 2.0规范中的 HDMI-A全数字 T.M.D.S. 信号 |
|
|
视频输入 |
||
|
接口 |
HDMI-D母接口 |
|
|
信号强度 |
T.M.D.S +/- 0.4Vpp |
|
|
最小/最大电平 |
T.M.D.S 2.9V/3.3V |
|
|
输入EDID |
EDID现场可擦写 |
|
|
阻抗 |
75 Ω |
|
|
最大直流偏置误差 |
15mV |
|
|
建议最大输入距离 |
小于15米，在1920x1200@60时（推荐使用认证过的HDMI专用线材，如Molex TM 的线材） |
|
|
视频输出 |
||
|
接口 |
HDMI-D母接口 |
|
|
最小/最大电平 |
T.M.D.S. 2.9V/3.3V |
|
|
阻抗 |
50 Ω |
|
|
建议最大输出距离 |
小于15米，在1920x1200@60时 |
|
|
规格 |
||
|
电源 |
5V/1A DC |
|
|
温度 |
储存、使用温度: -30° ~ +75°C |
|
|
湿度 |
储存、使用湿度:10% ~ 90% |
|
|
功率 |
5W(最大) |
|
|
机架安装 |
334x90x20(mm)（不含耳朵） |
|
|
产品重量 |
0.55kg |
|
|
平均故障间隔时间MTBF |
48000 小时 |
|
