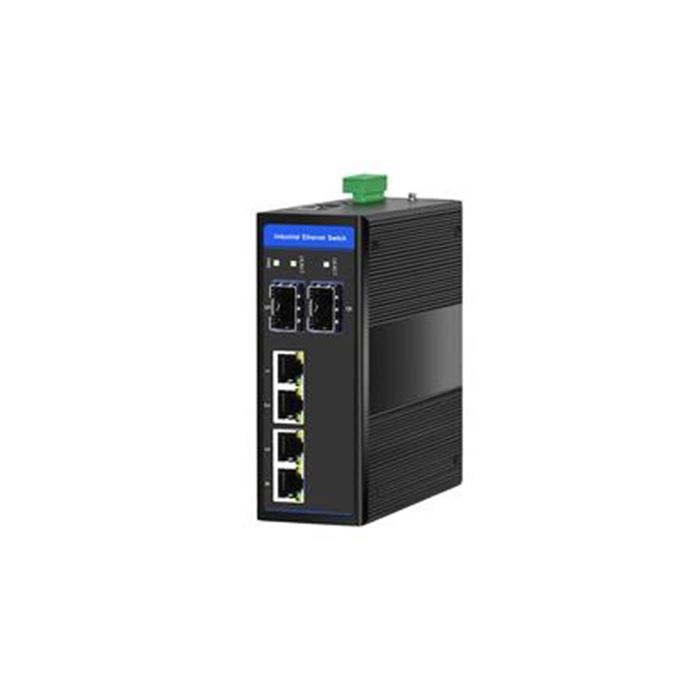

- DVOP-IN-IR-EG4-OG2-SD 工业卡轨环网自愈全千兆2光4电交换机
DVOP-IN-IR-EG4-OG2-SD系列是深圳光翔具备完全知识产权的DIN标准卡轨式工业级以太网光纤交换机，包括了4个10/100/1000M自适应电口，2个1000M光口，电口支持POE和不支持POE等众多型号，具有非网管型和网管型两大类别，能满足星形、链形、环形、T形等各种网络组网应用环境，网管型支持SNMP、Web、Telnet、RS232控制台等多种网络管理方式。 1+1的2路热备电源输入和1路继电器告警输出。适用于-40℃~85 ℃严苛温度条件的工业环境下，支持DIN卡轨式安装，采用坚固耐用厚度达5mm的高强度铝外壳，满足IP40防护等级，使其成为一个随插即用、轻巧且高度信赖的工业以太网交换机解决方案。设备支持9V~56V的极宽供电范围，无需定制即可满足12V/24V/48V等多种供电环境，电源具备冗余防反接；所有接口采用先进的桥式自愈多级防雷设计，ESD达8KV符合EN61000-4-2标准，防雷达4KV符合EN61000-4-5等标准。
● -40℃ ~85 ℃的宽广工作温度范围，适合严苛温度条件的工业环境下应用。
● 全部网口、电源口采用先进的桥式自愈多级防雷设计，符合EN61000-4-2~EN61000-4-6系列国际防护标准。
● DIN卡轨式安装，采用坚固耐用厚度达5mm的高强度铝外壳，满足IP40防护等级。
● 电磁兼容性符合工业4级标准，适用于各种电磁环境恶劣场合。
● 极宽的极限工作温度范围，能在-45℃ ~85 ℃极宽的温度下长期稳定运行。
● 采用沉金PCB板，具备抗氧化能力强，过流能力强、长期稳定性高的特点，适合恶劣环境使用。
● 双电源1+1热备，电源接口支持冗余反接。
● 所有端口均支持无阻塞、全线速的转发，提供强劲的数据处理能力。
● 具备1+1双备电源供电方式，尤其适用于不能断电的监控环境使用。
● 具备过流保护，过压保护，PD功率分级调整功能。
● 极宽的供电范围，支持9V~56V的供电，无需定制即可满足12V/24V/48V等多种供电环境。
● 标准：IEEE802.3、IEEE802.3u、IEEE802.3x、IEEE802.3z 。
● 支持优先级队列，提供服务质量保证QoS。
● 支持IEEE802.3x全双工流量控制/半双工背压式流量控制 。
● 支持IEEE802.1Q VLAN设置，支持流量控制，有效抑制广播风暴。
● 电口自适应10M/100M，电口具备自动MDI/MDIX识别和翻转,自适应全双工/半双工功能。
● 全工业级设计，采用进口工业级芯片和器件。
|
光学指标 |
波长： |
单模:1310/1550nm;DFB:1260~1610nm |
|
出纤功率： |
0 dBm ~ -3 dBm/-5 dBm ~ -10 dBm |
|
|
接收灵敏度： |
≤-28dBm |
|
|
单波长带宽： |
1.25Gbps |
|
|
传输距离： |
单模：0-80km |
|
|
最大光功率预留量： |
15dbm/20dbm/25dbm/30dbm |
|
|
光纤接口 |
标准LC，SC/FC/ST可选 |
|
|
网口指标 |
物理接口： |
标准RJ45 |
|
接口速率： |
10/100/1000M自适应，全双工/半双工 |
|
|
网络介质： |
5类及以上非屏蔽双绞线 |
|
|
转发方式： |
存储转发，所有端口支持线速转发 |
|
|
网络协议： |
IEEE 802.3，IEEE 802.3x流量控制，IEEE 802.3z，IEEE 802.3u，IEEE 802.3ab，IEEE802.3x， |
|
|
流控： |
IEE802.3X/IEE802.3Z全双工流量控制和半双工流量控制 |
|
|
线序: |
自适应MDI/MDIX直连和交叉连接方式 |
|
|
交换参数： |
优先级队列:4 ，VLAN数:256 ，VLAN ID:1 ～4094 ，组播组数:256 ，MAC表:8K， |
|
|
供电/功率 |
供电方式： |
9VDC/12DC/24VDC/48VDC全兼容 |
|
最大消耗功率： |
<0.5A@24VDC |
|
|
馈电保护： |
过载保护:支持 |
|
|
环境参数 |
工作温度： |
-40℃ ～+85℃ |
|
存储温度： |
-45℃ ～+85℃ |
|
|
相对湿度： |
5～95%无凝露 |
|
|
防护指标 |
网口浪涌防护 |
IEC 61000-4-5 Level 4 |
|
快速脉冲群 |
IEC 61000-4-4 Level 4 |
|
|
抗静电干扰 |
IEC 61000-4-2 Level 4 |
|
|
机械 |
外壳 ： |
自然冷却，无风扇 ，IP40 防护等级 |
|
安装方式 ： |
导轨安装/壁挂式安装 |
|
|
尺寸 ： |
130 x 90 x 50mm （宽x深x高）(卡轨型) |
|
|
重量 ： |
750g |
